行程可調式預壓增壓器在沖壓加工中的應用
發布時間：2017-11-28
行程可調式預壓增壓器為非標定制產品，它可將沖壓操作劃分為預壓和增壓兩段動作過程，提高增壓出力，降低沖壓動作速度，作業安全可靠。

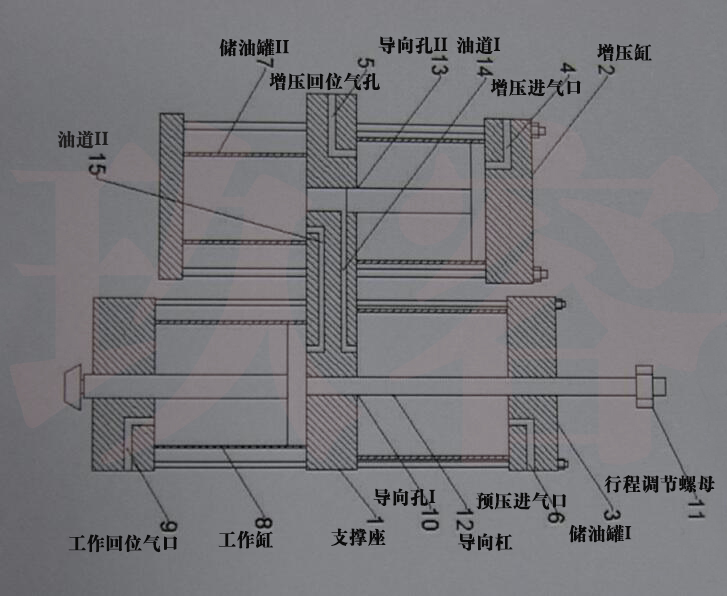

行程可調式預壓增壓器特點：
1、在增壓缸頂端和儲油罐II底端間連接拉桿，增壓缸和儲油罐II安裝結構穩定，拆裝方便快捷；
2、在儲油罐I頂端和工作缸底端間連接拉桿，儲油罐I和工作缸安裝結構穩定，拆裝方便快捷。
3、安裝時，將該行程可調式預壓增壓器安裝在沖壓機床上，在儲油罐I和儲油罐II中充滿液壓油，將沖壓模具上模安裝在工作缸缸桿上，并根據沖壓行程調節安裝在導向桿穿出儲油罐I的行程調節螺母。
4、沖壓操作過程，首先經預壓進氣口向儲油罐I中通入氣液，將儲油罐I中液壓油經油道I快速推送到儲油罐II中，儲油罐II中的液壓油經油道II快速推送到工作缸上腔，將工作缸的缸桿向下頂出，使安裝在工作缸缸桿上等等沖壓模具上模把工件快速頂靠在沖壓模具下模上，完了經增壓進氣口向增壓缸上腔通入氣壓，把增壓缸的缸桿向下頂出再經導向孔II進入儲油罐II，同時將油道II封閉，將儲油缸II中的壓力油將繼續增壓經油道II推送到工作缸上腔，將工作缸缸桿向下頂出，最后使得安裝在工作缸缸桿上的沖壓模具把工件沖壓成型，完成沖壓操作。
以上就是關于行程可調式預壓增壓器在沖壓加工中的應用特點說明，如有更多相關疑問或需求，都可點擊右側咨詢窗口免費咨詢。
資料出自玖容
